CHU TRÌNH HỆ THỐNG LẠNH
Trong hệ thống lạnh bất kì như điều hòa không khí, tủ đông, tủ mát,…cần phải có 4 bộ phận chính đó là: Máy nén, dàn ngưng, dàn bay hơi, thiết bị tiết lưu nếu thiếu 1 trong 4 bộ phận này thì hệ thống không hoạt động được

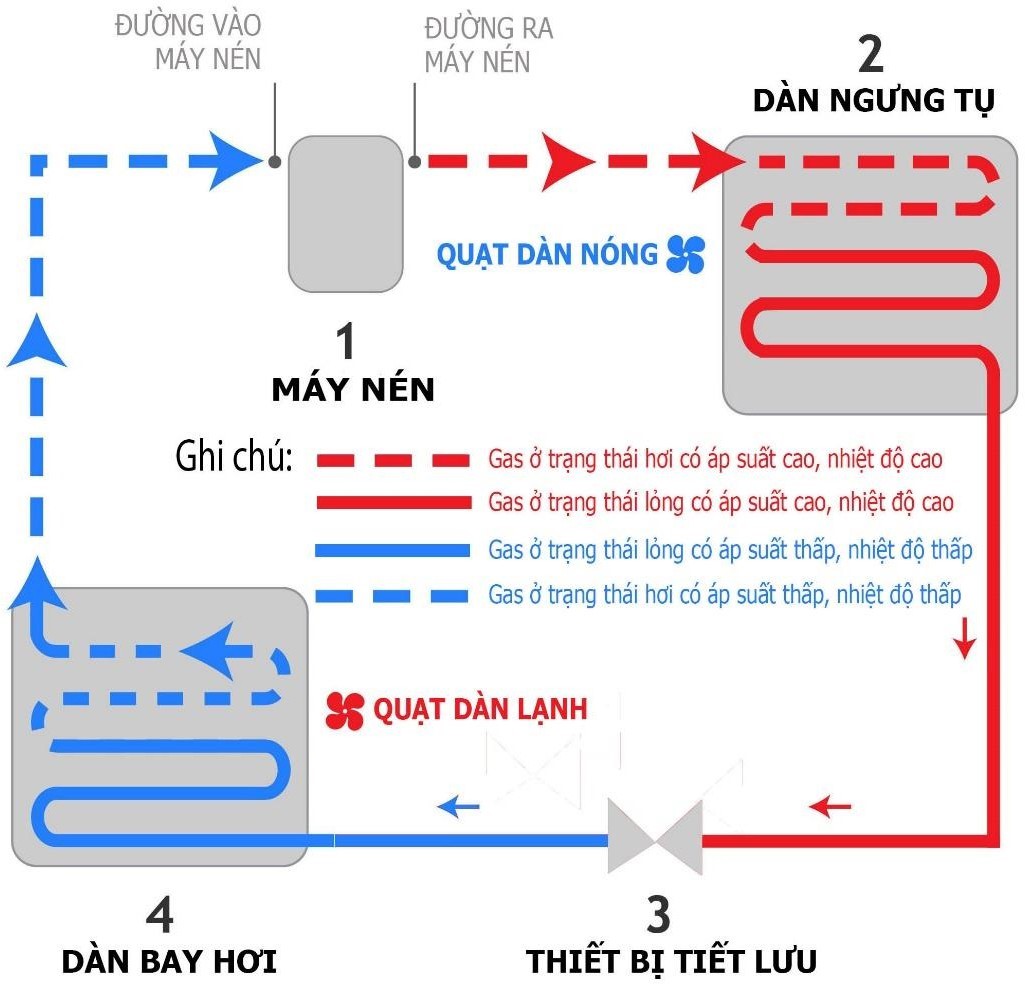

Bên dưới là hình ảnh chu trình hệ thống lạnh cơ bản nó thể hiện trạng thái môi chất lạnh(lỏng, hơi) và áp suất, nhiệt độ tương ứng ở tại mỗi điểm
MÁY NÉN (Blốck – block):
dùng để hút hơi môi chất lạnh(Gas) từ Dàn bay hơi(Dàn lạnh) sau đó nén lên áp suất cao đẩy vào Dàn Ngưng tụ(Dàn Nóng).
Hiện nay có nhiều loại máy nén khác nhau như Pittông(Piston), Rôto, Xoắn ốc, Trục vít, Tuabin tùy theo công nghệ áp dụng và công suất của hệ thống lớn hay nhỏ mà nhà sản xuất tính toán lựa chọn cho phù hợp.
Trong điện lạnh dân dụng(thiết bị sử dụng cho hộ gia đình) hay gặp thường xuyên nhất đó là Máy nén Pittông áp dụng trên tủ lạnh và máy nén Rôto áp dụng trên điều hòa không khí có công suất vừa và nhỏ

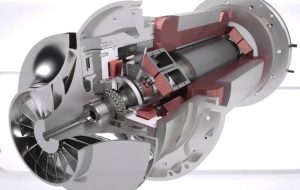

Bên dưới là hình ảnh một số loại máy nén
|
|
|
|
|
Dàn ngưng tụ:
Khi môi chất được Máy nén(Blốck – Block) nén lên áp suất cao vẫn còn ở trạng thái hơi do đó cần phải có dàn ngưng để làm mát môi chất để chuyển từ trạng thái hơi sang lỏng bằng cách thải nhiệt ra môi trường.
Tùy theo công suất của hệ thống lớn hay bé mà các bạn sẽ thấy dàn ngưng được làm mát bằng không khí hay nước.
Trên tủ lạnh dân dụng có công suất nhỏ Dàn Ngưng được làm mát bằng không khí đối lưu tự nhiên có nghĩa là không sử dụng quạt.
Đối với những thiết bị có công suất lớn như tủ Side By Side, Tủ mát, Tủ đông dàn ngưng được làm mát bằng không khí cưỡng bức sử dụng quạt để tăng khả năng thải nhiệt tốt hơn
|
|
|
|
|
|
